MWMECH
MWM-191302
Đúng
gốm sứ
Tình trạng sẵn có: | |
---|---|
Số: | |
| |

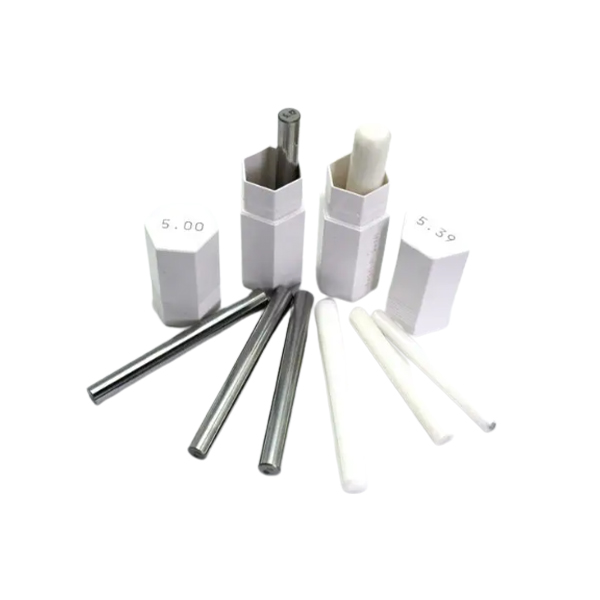

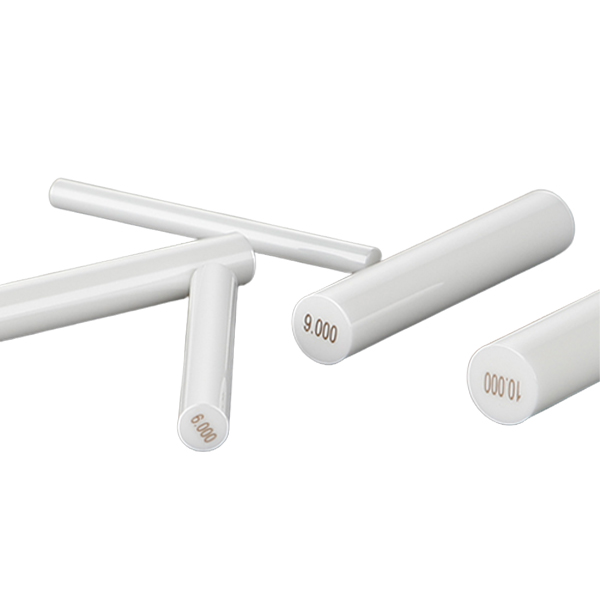

Công cụ tiêu chuẩn để kiểm tra lỗ bên trong và hiệu chuẩn dụng cụ đo lường và máy đo.
Được sử dụng rộng rãi với số lượng kiểm tra trong các lĩnh vực công nghiệp như lỗ bảng điện tử, lỗ bảng mạch, khuôn, sản xuất máy móc chính xác, v.v.
Chấp nhận tùy chỉnh mẫu và phi tiêu chuẩn.
Vật liệu | gốm sứ |
Số chân | 41, 51 cái/bộ |
Gia tăng | Thông thường 0,01mm; Chấp nhận tùy chỉnh: 0,02mm, 0,025mm, 0,05mm, 0,10mm, 0,50mm, 1,00mm, v.v./ 0,001in, 0,0005in, v.v. |
Sự chính xác | Dung sai tiêu chuẩn: +/-0.001mm;lựa chọn tùy chỉnh: +/- 0,0005mm, +/- 0,002mm, + 0,005mm, -0,005 mm |
đường kính.phạm vi | Số liệu 0,1mm-40mm; Inch 0,011in-1,000in |
KHÔNG. | Đường kính danh nghĩa Khoảng cách 0,01mm | Số lượng khối (chiếc) | KHÔNG. | Đường kính danh nghĩa Khoảng cách 0,01mm | Số lượng khối (chiếc) |
MW0401 | 0.10 0.11 0,12…0,50 | 41 | MW0421 | 10.00 10.01 10.02…10.50 | 51 |
MW0402 | 0.50 0.51 0,52…1,00 | 51 | MW0422 | 10.50 10.51 10.52…11.00 | 51 |
MW0403 | 1.00 1.01 1,02…1,50 | 51 | MW0423 | 11.00 11.01 11.02…11.50 | 51 |
MW0404 | 1.50 1.51 1,52…2,00 | 51 | MW0424 | 11.50 11.51 11.52…12.00 | 51 |
MW0405 | 2.00 2.01 2,02…2,50 | 51 | MW0425 | 12.00 12.01 12.02…12.50 | 51 |
MW0406 | 2.50 2.51 2,52…3,00 | 51 | MW0426 | 12.50 12.51 12,52…13,00 | 51 |
MW0407 | 3.00 3.01 3,02…3,50 | 51 | MW0427 | 13.00 13.01 13.02…13.50 | 51 |
MW0408 | 3.50 3.51 3,52…4,00 | 51 | MW0428 | 13.50 13.51 13,52…14,00 | 51 |
MW0409 | 4.00 4.01 4,02…4,50 | 51 | MW0429 | 14.00 14.01 14.02…14.50 | 51 |
MW0410 | 4.50 4.51 4,52…5,00 | 51 | MW0430 | 14.50 14.51 14,52…15,00 | 51 |
MW0411 | 5.00 5.01 5,02…5,50 | 51 | MW0431 | 15.00 15.01 15.02…15.50 | 51 |
MW0412 | 5.50 5.51 5,52…6,00 | 51 | MW0432 | 15.50 15.51 15.52…16.00 | 51 |
MW0413 | 6.00 6.01 6,02…6,50 | 51 | MW0433 | 16.00 16.01 16.02…16.50 | 51 |
MW0414 | 6.50 6.51 6,52…7,00 | 51 | MW0434 | 16.50 16.51 16,52…17,00 | 51 |
MW0415 | 7.00 7.01 7,02…7,50 | 51 | MW0435 | 17.00 17.01 17.02…17.50 | 51 |
MW0416 | 7.50 7.51 7,52…8,00 | 51 | MW0436 | 17.50 17.51 17.52…18.00 | 51 |
MW0417 | 8.00 8.01 8,02…8,50 | 51 | MW0437 | 18.00 18.01 18.02…18.50 | 51 |
MW0418 | 8.50 8.51 8,52…9,00 | 51 | MW0438 | 18.50 18.51 18.52…19.00 | 51 |
MW0419 | 9.00 9.01 9,02…9,50 | 51 | MW0439 | 19.00 19.01 19.02…19.50 | 51 |
MW0420 | 9.50 9.51 9,52…10,00 | 51 | MW0440 | 19.50 19.51 19,52…20,00 | 51 |
đường kính.Kích thước (mm) | Kích thước chiều dài (mm) | Dung sai (mm) | Độ tròn (mm) | Dung sai (mm) | Độ tròn (mm) |
/ | / | lớp 0 | lớp 1 | ||
0,20-0,99 | 40 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
1,00-10,00 | 50 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
10.01-20.00 | 50 | +/-0,0015 | 0.0015 |
Bạn cần cung cấp bản vẽ rõ ràng và các yêu cầu để các kỹ sư của chúng tôi hiểu thấu đáo.
Chúng tôi cũng có thể cung cấp các bộ phận cơ khí chính xác như sau:
Lắp ráp cú đấm,
Lắp ráp cú đấm đầu dòng,
Lắp ráp các bộ phận kết nối đường dây -Adapter,
Lắp ráp các thành phần tấm gắn dây chuyền,
Dây chuyền lắp ráp kẹp kim loại,
Lắp ráp tay áo hướng dẫn dòng,
Lắp ráp các phần chèn định hướng dòng,
Lắp ráp các bộ phận kết nối mặt bích đường dây,
Lắp ráp thiết bị dây chuyền,
Bộ phận định hướng cho dây chuyền lắp ráp,
Bộ phận đo lường cho dây chuyền lắp ráp,
Bộ phận kiểm tra,
Máy cắt phân chia kim loại phi tiêu chuẩn Dụng cụ dây chuyền lắp ráp…
Tính nhất quán tốt, chất lượng ổn định, dung sai thông thường +/- 0,001mm.
Lựa chọn dung sai tùy chỉnh: +/- 0,0005mm, +/- 0,002mm, +0,005mm, -0,005 mm.
Chốt đo bằng gốm có khả năng chống mài mòn cao, tuổi thọ gấp 5-10 lần thép.
Chống ăn mòn mạnh, không cần bảo vệ đặc biệt khi sử dụng và ít phải bảo trì.
Bề mặt với quá trình xử lý siêu chính xác để đảm bảo sự ổn định.Ảnh hưởng của sự thay đổi nhiệt độ là cực kỳ nhỏ đối với kích thước của nó.
Kiểm tra đầy đủ lần cuối;sản phẩm thiếu 100% sửa chữa hoặc thay thế.

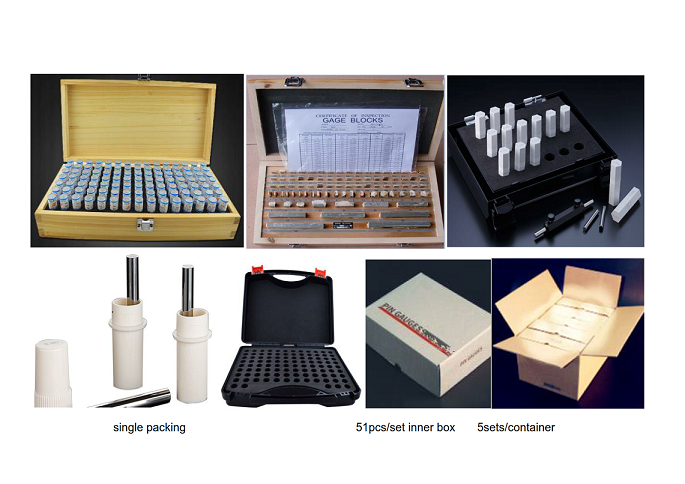

đóng gói duy nhất trong hộp nhựa
Mỗi bộ được đóng gói trong hộp nhựa với 51 chiếc hoặc 100 chiếc/bộ
Mỗi bộ được đóng gói trong hộp gỗ với 51 chiếc hoặc 100 chiếc/bộ
5 bộ/thùng
Gói tùy chỉnh hoặc yêu cầu có sẵn

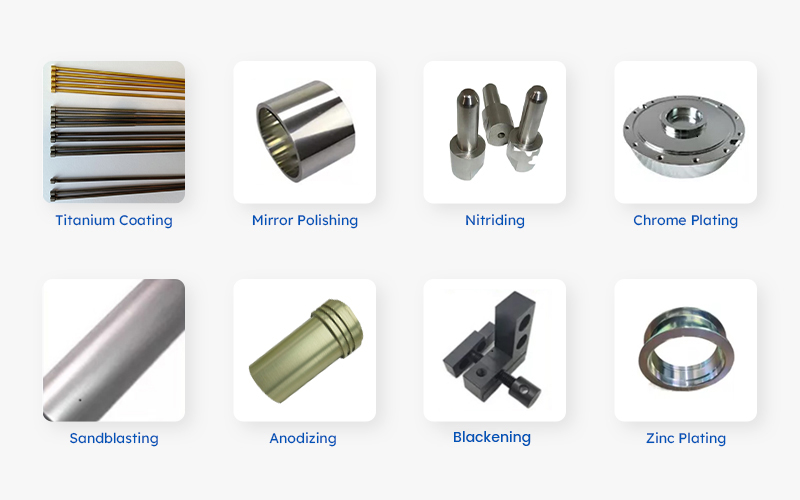

Các phương pháp xử lý bề mặt chính của phụ kiện khuôn là: mạ điện, phun, đánh bóng, anot hóa, bôi đen, v.v.
Chức năng là cải thiện vẻ ngoài, khả năng chống ăn mòn và chống mài mòn của các bộ phận khuôn.Mỗi loại có môi trường và điều kiện sử dụng riêng như sau:
Vật liệu thép mạ điện
Mạ điện-Electroplating là phương pháp xử lý bề mặt của các bộ phận khuôn chính xác bằng một lớp màng kim loại.Các kim loại khác nhau, chẳng hạn như crom, kẽm hoặc niken, được sử dụng làm lớp phủ trong các môi trường tiện ích khác nhau.
Cách sử dụng: Nó được sử dụng cho các bộ phận có yêu cầu về độ chính xác kích thước thấp.Do độ đồng đều về độ dày của lớp mạ điện không dễ kiểm soát nên cần phải xử lý phụ trợ để đảm bảo độ chính xác khi độ chính xác về kích thước cao.
Vật liệu thép phun
Phun đề cập đến phương pháp xử lý phun một lớp phủ trên bề mặt của các bộ phận khuôn chính xác.
Cách sử dụng: Nó có thể được sử dụng làm chất xử lý bề mặt cuối cùng cho các bộ phận đòi hỏi độ chính xác cao về kích thước và khả năng chống mài mòn cao.
Đánh bóng vật liệu thép
Đánh bóng đề cập đến việc xử lý bề mặt thành trạng thái nhẵn, phẳng, không có gờ.
Cách sử dụng: Để cải thiện hình thức bên ngoài, độ nhám vi mô và khả năng chống mài mòn của khuôn và các bộ phận khuôn.
Blacking thép thông thường
Làm đen đề cập đến phương pháp xử lý bề mặt của các bộ phận khuôn thành một lớp màng oxit đen.
Cách sử dụng: Thép thông thường như một loại vật liệu của các bộ phận khuôn, nếu nhu cầu về hiệu suất và yêu cầu chống ăn mòn không cao, xử lý bôi đen có thể tiết kiệm chi phí.
Anodizing nhôm
Anodizing- Anodizing đề cập đến việc xử lý bề mặt của các bộ phận khuôn thành một lớp màng oxit.
Cách sử dụng: Do độ cứng thấp, thường được sử dụng làm phụ kiện khuôn phụ trợ.
Bạn có thể chọn xử lý bề mặt theo nhu cầu của bạn.Dưới đây là một số phương pháp thông thường chúng tôi sử dụng.
Câu hỏi thường gặp
Q: Bạn có thể làm dịch vụ gì?
Đáp: OEM/ODM.Các mẫu miễn phí có sẵn sau khi giá được xác nhận, nhưng bạn cần chia sẻ cước vận chuyển mẫu.Chúng tôi sản xuất các bộ phận theo bản vẽ hoặc mẫu của khách hàng.Liên quan đến việc bảo vệ tài sản trí tuệ của khách hàng, chúng tôi không bán sản phẩm của khách hàng cho bên thứ ba.
Hỏi: Khách hàng nên cung cấp dữ liệu gì để báo giá chính xác?
Trả lời: Các bản vẽ hoặc mẫu, số lượng, dung sai, tiêu chuẩn, vật liệu, bề mặt hoàn thiện, các yêu cầu đặc biệt khác, v.v.
Q: Phương thức giao hàng của bạn là gì?
Trả lời: DHL, EMS, UPS, vận tải đường bộ hoặc đường biển có sẵn.
Q: Làm thế nào để bạn đảm bảo kiểm soát chất lượng?
A: Kiểm tra đầy đủ với báo cáo thử nghiệm và giấy chứng nhận thành phần vật liệu cho mỗi đơn hàng và dịch vụ sau bán hàng 1 năm để sửa chữa hoặc thay thế miễn phí cho các sản phẩm bị thiếu.Tỷ lệ sửa chữa gần như bằng không và các sản phẩm bị lỗi đều được thay thế hoặc sửa chữa miễn phí.
Q: Thời gian giao hàng của bạn là bao lâu?
A: 10-30 ngày tùy theo số lượng.
Q: bạn có thể xử lý bề mặt nào?
A: Titanium nitride (TiN), TiCN, mạ titan, bôi đen, thấm cacbon, mạ kẽm, sơn kẽm, mạ điện, tấm chrome, vv
Hỏi: thời hạn thanh toán của bạn là gì?
Trả lời: T / T, L / C, Western Union, PayPal, v.v.
Công cụ tiêu chuẩn để kiểm tra lỗ bên trong và hiệu chuẩn dụng cụ đo lường và máy đo.
Được sử dụng rộng rãi với số lượng kiểm tra trong các lĩnh vực công nghiệp như lỗ bảng điện tử, lỗ bảng mạch, khuôn, sản xuất máy móc chính xác, v.v.
Chấp nhận tùy chỉnh mẫu và phi tiêu chuẩn.
Vật liệu | gốm sứ |
Số chân | 41, 51 cái/bộ |
Gia tăng | Thông thường 0,01mm; Chấp nhận tùy chỉnh: 0,02mm, 0,025mm, 0,05mm, 0,10mm, 0,50mm, 1,00mm, v.v./ 0,001in, 0,0005in, v.v. |
Sự chính xác | Dung sai tiêu chuẩn: +/-0.001mm;lựa chọn tùy chỉnh: +/- 0,0005mm, +/- 0,002mm, + 0,005mm, -0,005 mm |
đường kính.phạm vi | Số liệu 0,1mm-40mm; Inch 0,011in-1,000in |
KHÔNG. | Đường kính danh nghĩa Khoảng cách 0,01mm | Số lượng khối (chiếc) | KHÔNG. | Đường kính danh nghĩa Khoảng cách 0,01mm | Số lượng khối (chiếc) |
MW0401 | 0.10 0.11 0,12…0,50 | 41 | MW0421 | 10.00 10.01 10.02…10.50 | 51 |
MW0402 | 0.50 0.51 0,52…1,00 | 51 | MW0422 | 10.50 10.51 10.52…11.00 | 51 |
MW0403 | 1.00 1.01 1,02…1,50 | 51 | MW0423 | 11.00 11.01 11.02…11.50 | 51 |
MW0404 | 1.50 1.51 1,52…2,00 | 51 | MW0424 | 11.50 11.51 11.52…12.00 | 51 |
MW0405 | 2.00 2.01 2,02…2,50 | 51 | MW0425 | 12.00 12.01 12.02…12.50 | 51 |
MW0406 | 2.50 2.51 2,52…3,00 | 51 | MW0426 | 12.50 12.51 12,52…13,00 | 51 |
MW0407 | 3.00 3.01 3,02…3,50 | 51 | MW0427 | 13.00 13.01 13.02…13.50 | 51 |
MW0408 | 3.50 3.51 3,52…4,00 | 51 | MW0428 | 13.50 13.51 13,52…14,00 | 51 |
MW0409 | 4.00 4.01 4,02…4,50 | 51 | MW0429 | 14.00 14.01 14.02…14.50 | 51 |
MW0410 | 4.50 4.51 4,52…5,00 | 51 | MW0430 | 14.50 14.51 14,52…15,00 | 51 |
MW0411 | 5.00 5.01 5,02…5,50 | 51 | MW0431 | 15.00 15.01 15.02…15.50 | 51 |
MW0412 | 5.50 5.51 5,52…6,00 | 51 | MW0432 | 15.50 15.51 15.52…16.00 | 51 |
MW0413 | 6.00 6.01 6,02…6,50 | 51 | MW0433 | 16.00 16.01 16.02…16.50 | 51 |
MW0414 | 6.50 6.51 6,52…7,00 | 51 | MW0434 | 16.50 16.51 16,52…17,00 | 51 |
MW0415 | 7.00 7.01 7,02…7,50 | 51 | MW0435 | 17.00 17.01 17.02…17.50 | 51 |
MW0416 | 7.50 7.51 7,52…8,00 | 51 | MW0436 | 17.50 17.51 17.52…18.00 | 51 |
MW0417 | 8.00 8.01 8,02…8,50 | 51 | MW0437 | 18.00 18.01 18.02…18.50 | 51 |
MW0418 | 8.50 8.51 8,52…9,00 | 51 | MW0438 | 18.50 18.51 18.52…19.00 | 51 |
MW0419 | 9.00 9.01 9,02…9,50 | 51 | MW0439 | 19.00 19.01 19.02…19.50 | 51 |
MW0420 | 9.50 9.51 9,52…10,00 | 51 | MW0440 | 19.50 19.51 19,52…20,00 | 51 |
đường kính.Kích thước (mm) | Kích thước chiều dài (mm) | Dung sai (mm) | Độ tròn (mm) | Dung sai (mm) | Độ tròn (mm) |
/ | / | lớp 0 | lớp 1 | ||
0,20-0,99 | 40 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
1,00-10,00 | 50 | +/-0,0005 | 0.0003 | +/-0,001 | 0.0008 |
10.01-20.00 | 50 | +/-0,0015 | 0.0015 |
Bạn cần cung cấp bản vẽ rõ ràng và các yêu cầu để các kỹ sư của chúng tôi hiểu thấu đáo.
Chúng tôi cũng có thể cung cấp các bộ phận cơ khí chính xác như sau:
Lắp ráp cú đấm,
Lắp ráp cú đấm đầu dòng,
Lắp ráp các bộ phận kết nối đường dây -Adapter,
Lắp ráp các thành phần tấm gắn dây chuyền,
Dây chuyền lắp ráp kẹp kim loại,
Lắp ráp tay áo hướng dẫn dòng,
Lắp ráp các phần chèn định hướng dòng,
Lắp ráp các bộ phận kết nối mặt bích đường dây,
Lắp ráp thiết bị dây chuyền,
Bộ phận định hướng cho dây chuyền lắp ráp,
Bộ phận đo lường cho dây chuyền lắp ráp,
Bộ phận kiểm tra,
Máy cắt phân chia kim loại phi tiêu chuẩn Dụng cụ dây chuyền lắp ráp…
Tính nhất quán tốt, chất lượng ổn định, dung sai thông thường +/- 0,001mm.
Lựa chọn dung sai tùy chỉnh: +/- 0,0005mm, +/- 0,002mm, +0,005mm, -0,005 mm.
Chốt đo bằng gốm có khả năng chống mài mòn cao, tuổi thọ gấp 5-10 lần thép.
Chống ăn mòn mạnh, không cần bảo vệ đặc biệt khi sử dụng và ít phải bảo trì.
Bề mặt với quá trình xử lý siêu chính xác để đảm bảo sự ổn định.Ảnh hưởng của sự thay đổi nhiệt độ là cực kỳ nhỏ đối với kích thước của nó.
Kiểm tra đầy đủ lần cuối;sản phẩm thiếu 100% sửa chữa hoặc thay thế.
đóng gói duy nhất trong hộp nhựa
Mỗi bộ được đóng gói trong hộp nhựa với 51 chiếc hoặc 100 chiếc/bộ
Mỗi bộ được đóng gói trong hộp gỗ với 51 chiếc hoặc 100 chiếc/bộ
5 bộ/thùng
Gói tùy chỉnh hoặc yêu cầu có sẵn
Các phương pháp xử lý bề mặt chính của phụ kiện khuôn là: mạ điện, phun, đánh bóng, anot hóa, bôi đen, v.v.
Chức năng là cải thiện vẻ ngoài, khả năng chống ăn mòn và chống mài mòn của các bộ phận khuôn.Mỗi loại có môi trường và điều kiện sử dụng riêng như sau:
Vật liệu thép mạ điện
Mạ điện-Electroplating là phương pháp xử lý bề mặt của các bộ phận khuôn chính xác bằng một lớp màng kim loại.Các kim loại khác nhau, chẳng hạn như crom, kẽm hoặc niken, được sử dụng làm lớp phủ trong các môi trường tiện ích khác nhau.
Cách sử dụng: Nó được sử dụng cho các bộ phận có yêu cầu về độ chính xác kích thước thấp.Do độ đồng đều về độ dày của lớp mạ điện không dễ kiểm soát nên cần phải xử lý phụ trợ để đảm bảo độ chính xác khi độ chính xác về kích thước cao.
Vật liệu thép phun
Phun đề cập đến phương pháp xử lý phun một lớp phủ trên bề mặt của các bộ phận khuôn chính xác.
Cách sử dụng: Nó có thể được sử dụng làm chất xử lý bề mặt cuối cùng cho các bộ phận đòi hỏi độ chính xác cao về kích thước và khả năng chống mài mòn cao.
Đánh bóng vật liệu thép
Đánh bóng đề cập đến việc xử lý bề mặt thành trạng thái nhẵn, phẳng, không có gờ.
Cách sử dụng: Để cải thiện hình thức bên ngoài, độ nhám vi mô và khả năng chống mài mòn của khuôn và các bộ phận khuôn.
Blacking thép thông thường
Làm đen đề cập đến phương pháp xử lý bề mặt của các bộ phận khuôn thành một lớp màng oxit đen.
Cách sử dụng: Thép thông thường như một loại vật liệu của các bộ phận khuôn, nếu nhu cầu về hiệu suất và yêu cầu chống ăn mòn không cao, xử lý bôi đen có thể tiết kiệm chi phí.
Anodizing nhôm
Anodizing- Anodizing đề cập đến việc xử lý bề mặt của các bộ phận khuôn thành một lớp màng oxit.
Cách sử dụng: Do độ cứng thấp, thường được sử dụng làm phụ kiện khuôn phụ trợ.
Bạn có thể chọn xử lý bề mặt theo nhu cầu của bạn.Dưới đây là một số phương pháp thông thường chúng tôi sử dụng.
Câu hỏi thường gặp
Q: Bạn có thể làm dịch vụ gì?
Đáp: OEM/ODM.Các mẫu miễn phí có sẵn sau khi giá được xác nhận, nhưng bạn cần chia sẻ cước vận chuyển mẫu.Chúng tôi sản xuất các bộ phận theo bản vẽ hoặc mẫu của khách hàng.Liên quan đến việc bảo vệ tài sản trí tuệ của khách hàng, chúng tôi không bán sản phẩm của khách hàng cho bên thứ ba.
Hỏi: Khách hàng nên cung cấp dữ liệu gì để báo giá chính xác?
Trả lời: Các bản vẽ hoặc mẫu, số lượng, dung sai, tiêu chuẩn, vật liệu, bề mặt hoàn thiện, các yêu cầu đặc biệt khác, v.v.
Q: Phương thức giao hàng của bạn là gì?
Trả lời: DHL, EMS, UPS, vận tải đường bộ hoặc đường biển có sẵn.
Q: Làm thế nào để bạn đảm bảo kiểm soát chất lượng?
A: Kiểm tra đầy đủ với báo cáo thử nghiệm và giấy chứng nhận thành phần vật liệu cho mỗi đơn hàng và dịch vụ sau bán hàng 1 năm để sửa chữa hoặc thay thế miễn phí cho các sản phẩm bị thiếu.Tỷ lệ sửa chữa gần như bằng không và các sản phẩm bị lỗi đều được thay thế hoặc sửa chữa miễn phí.
Q: Thời gian giao hàng của bạn là bao lâu?
A: 10-30 ngày tùy theo số lượng.
Q: bạn có thể xử lý bề mặt nào?
A: Titanium nitride (TiN), TiCN, mạ titan, bôi đen, thấm cacbon, mạ kẽm, sơn kẽm, mạ điện, tấm chrome, vv
Hỏi: thời hạn thanh toán của bạn là gì?
Trả lời: T / T, L / C, Western Union, PayPal, v.v.
