Trụ dẫn hướng được sử dụng kết hợp với các bộ phận khác trong khuôn để đảm bảo khuôn di chuyển với vị trí và lộ trình chính xác.Nó thường có hình trụ với vai và rãnh dầu.Vật liệu thông thường là SUJ2, thép khuôn nóng, sắt dễ cán, v.v. Nó có khả năng ngăn ngừa mài mòn và hư hỏng khuôn và giúp việc bảo trì dễ dàng hơn vì có thể lắp đặt và tháo rời khỏi tấm.
Độ tròn của trụ dẫn hướng là rất cần thiết.Để mài được đường kính ngoài, máy mài trụ phải dùng tâm băng tỳ vào lỗ tâm của nó để trụ dẫn hướng quay được.
Theo cách sử dụng, trụ dẫn hướng dành cho khuôn ô tô, sử dụng độc lập, khung khuôn, tấm dỡ hàng, v.v.
Thông thường mặt trụ bên trong là ø32H7, Ra0.2um;bề mặt trụ ngoài ø45R6, Ra0.4um.
Áp dụng cho khuôn ô tô, khung khuôn, khuôn dập, khuôn bế, khuôn nhựa.
Đối với hướng dẫn hướng, có các tùy chọn trụ dẫn hướng trượt (mã SGP), trụ dẫn hướng trượt-lăn (mã SRP).
Độ cứng: 58-62HRC
Độ nhám bề mặt: Ra0,4-0,8
Dung sai chính xác: +/- 0,005mm
Độ đồng tâm: +/- 0,01mm
Dung sai độ thẳng: 0,002mm
Dung sai độ tròn: 0,002mm
Xử lý bề mặt: lựa chọn xử lý nhiệt cacbon hóa tần số cao
Ứng dụng: khuôn dập, khuôn bế, khuôn nhựa
D=ф8mm-ф80mm
L=30mm-1000mm
Trụ dẫn hướng đường kính. | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
Hướng dẫn Bush Bên trong Dia. | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
Hướng dẫn Bush Đường kính bên ngoài. | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
Hướng dẫn Bush Chiều dài | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
Tên | TRP | SRP | A-TRP | bác sĩ đa khoa |
Vật liệu | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
độ cứng | HRC58-62° | HRC58-62° | HRC58-62° | HRC58-62° |
Sức chịu đựng | ±0,005mm | ±0,005mm | ±0,005mm | ±0,005mm |
Cách sử dụng | Vì khung khuôn dập dẫn hướng, thuộc trụ dẫn hướng tải-dỡ.Nó được lắp ráp bởi phần mặt bích. | Vì khung khuôn dập lớn để định hướng và cải thiện hiệu suất của công tác an toàn và chuẩn bị. | Vì khuôn dập- khuôn lũy tiến/ khuôn theo (-on) khuôn. | tấm vũ nữ thoát y trụ dẫn hướng vai có rãnh dầu được lắp bằng cố định đầu đuôi.Nó cần dầu bôi trơn trong khe trước khi sử dụng. |

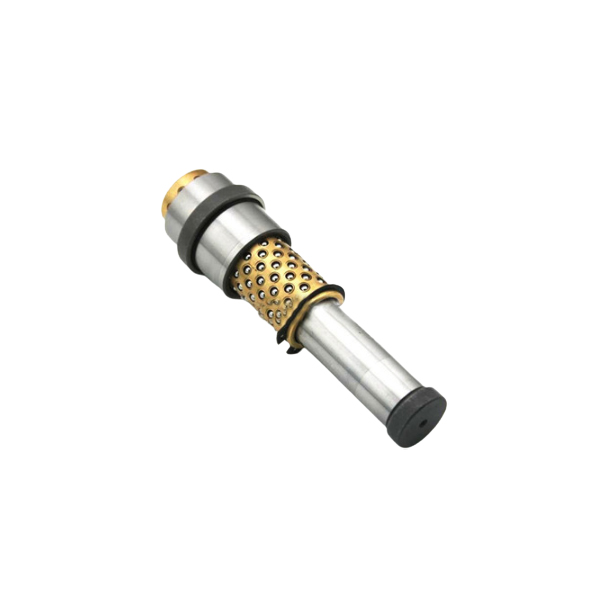

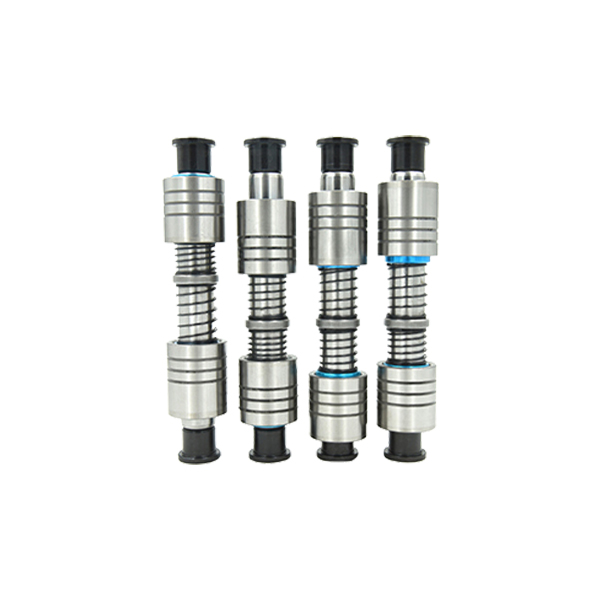

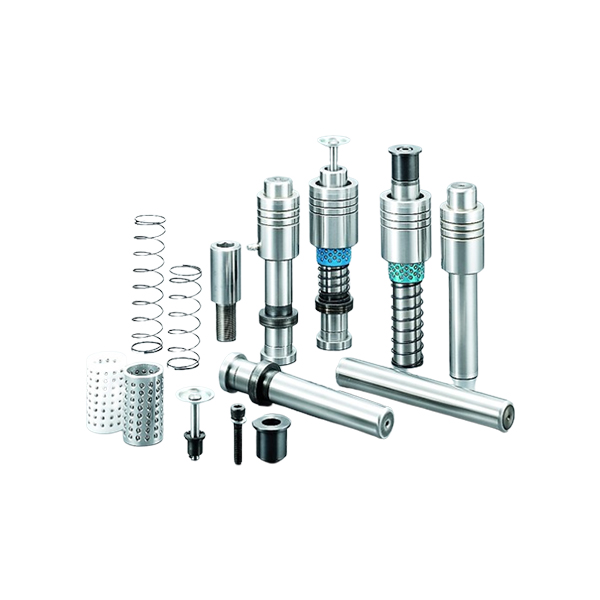

Ống lót dẫn hướng trụ dẫn bóng: SPP, SRP, TRP, A-TRP
Trụ dẫn hướng độc lập: MYKP, MJKP, TU, TUR, TUB
Ống lót dẫn hướng trụ trượt: SGP, SGPN
Trụ dẫn hướng tấm gạt phôi: GP, SGPH, SGOH, SGOR, SGBH
Bạc dẫn hướng bóng: MBSH, MBSM, MBJH, MBJM
Ống lót dẫn hướng bằng than chì: MUBZ, MUFZ
Bạc dẫn hướng tấm gạt phôi: GA, GB, GBHZ
Trụ trượt tiêu chuẩn MISUMI : MYP, MYZP
Thành phần trụ dẫn hướng độc lập tiêu chuẩn MISUMI：MYZP, MYAP, MYJP, MYKP
Thành phần trụ dẫn bóng tiêu chuẩn MISUMI：RMSH, RKSH, PMSH, PKSH
Bạn cần cung cấp bản vẽ rõ ràng và các yêu cầu để các kỹ sư của chúng tôi hiểu thấu đáo.
Khách hàng được yêu cầu cung cấp mã tiêu chuẩn và bản vẽ để báo giá.
Thời gian giao hàng nhanh 5-10 ngày đối với kích thước thông thường.
Tiêu chuẩn nội địa GCr15, tương ứng với tiêu chuẩn Châu Âu 100Cr6, tiêu chuẩn Mỹ 52100, thép tiêu chuẩn Nhật Bản SUJ2, HRC58-62.Hiệu suất chống mài mòn tuyệt vời.
Xử lý thấm cacbon và làm nguội bề mặt tùy chọn.Độ sâu của lớp thấm cacbon là 0,8-1,2mm và độ cứng làm nguội là 58-62HRC sau khi thấm cacbon.
SUJ2 có các đặc tính cơ học rất tốt và có thể chịu được hoạt động đục lỗ tốc độ cao của khuôn và máy móc.
Đảm bảo độ chính xác cao.
Bên trong: túi bong bóng, túi PE hoặc con dấu nhựa có dầu chống ăn mòn cộng với hộp các tông bên ngoài hoặc gói an toàn khác.
 |  |
Các phương pháp xử lý bề mặt chính của phụ kiện khuôn là: mạ điện, phun, đánh bóng, anot hóa, bôi đen, v.v.
Chức năng là cải thiện vẻ ngoài, khả năng chống ăn mòn và chống mài mòn của các bộ phận khuôn.Mỗi loại có môi trường và điều kiện sử dụng riêng như sau:
Vật liệu thép mạ điện
Mạ điện-Electroplating là phương pháp xử lý bề mặt của các bộ phận khuôn chính xác bằng một lớp màng kim loại.Các kim loại khác nhau, chẳng hạn như crom, kẽm hoặc niken, được sử dụng làm lớp phủ trong các môi trường tiện ích khác nhau.
Cách sử dụng: Nó được sử dụng cho các bộ phận có yêu cầu về độ chính xác kích thước thấp.Do độ đồng đều về độ dày của lớp mạ điện không dễ kiểm soát nên cần phải xử lý phụ trợ để đảm bảo độ chính xác khi độ chính xác về kích thước cao.
Vật liệu thép phun
Phun đề cập đến phương pháp xử lý phun một lớp phủ trên bề mặt của các bộ phận khuôn chính xác.
Cách sử dụng: Nó có thể được sử dụng làm chất xử lý bề mặt cuối cùng cho các bộ phận đòi hỏi độ chính xác cao về kích thước và khả năng chống mài mòn cao.
Đánh bóng vật liệu thép
Đánh bóng đề cập đến việc xử lý bề mặt thành trạng thái nhẵn, phẳng, không có gờ.
Cách sử dụng: Để cải thiện hình thức bên ngoài, độ nhám siêu nhỏ và khả năng chống mài mòn của các bộ phận khuôn và khuôn.
Blacking thép thông thường
Làm đen đề cập đến phương pháp xử lý bề mặt của các bộ phận khuôn thành một lớp màng oxit đen.
Cách sử dụng: Thép thông thường như một loại vật liệu của các bộ phận khuôn, nếu nhu cầu về hiệu suất và yêu cầu chống ăn mòn không cao, xử lý bôi đen có thể tiết kiệm chi phí.
Anodizing nhôm
Anodizing- Anodizing đề cập đến việc xử lý bề mặt của các bộ phận khuôn thành một lớp màng oxit.
Cách sử dụng: Do độ cứng thấp, thường được sử dụng làm phụ kiện khuôn phụ trợ.
Bạn có thể có nhiều lựa chọn xử lý bề mặt theo nhu cầu của bạn.Dưới đây là một số phương pháp thông thường chúng tôi sử dụng.
Câu hỏi thường gặp
Q: Bạn có thể làm dịch vụ gì?
Đáp: OEM/ODM.Các mẫu miễn phí có sẵn sau khi giá được xác nhận, nhưng bạn cần chia sẻ cước vận chuyển mẫu.Chúng tôi sản xuất các bộ phận theo bản vẽ hoặc mẫu của khách hàng.Liên quan đến việc bảo vệ tài sản trí tuệ của khách hàng, chúng tôi không bán sản phẩm của khách hàng cho bên thứ ba.
Hỏi: Khách hàng nên cung cấp dữ liệu gì để báo giá chính xác?
Trả lời: Các bản vẽ hoặc mẫu, số lượng, dung sai, tiêu chuẩn, vật liệu, bề mặt hoàn thiện, các yêu cầu đặc biệt khác, v.v.
Q: Phương thức giao hàng của bạn là gì?
Trả lời: DHL, EMS, UPS, vận tải đường bộ hoặc đường biển có sẵn.
Q: Làm thế nào để bạn đảm bảo kiểm soát chất lượng?
A: Kiểm tra đầy đủ với báo cáo thử nghiệm và giấy chứng nhận thành phần vật liệu cho mỗi đơn hàng và dịch vụ sau bán hàng 1 năm để sửa chữa hoặc thay thế miễn phí cho các sản phẩm bị thiếu.Tỷ lệ sửa chữa gần như bằng không và các sản phẩm bị lỗi đều được thay thế hoặc sửa chữa miễn phí.
Q: Thời gian giao hàng của bạn là bao lâu?
A: 10-30 ngày tùy theo số lượng.
Q: bạn có thể xử lý bề mặt nào?
A: Titanium nitride (TiN), TiCN, mạ titan, bôi đen, thấm cacbon, mạ kẽm, sơn kẽm, mạ điện, tấm chrome, vv
Hỏi: thời hạn thanh toán của bạn là gì?
Trả lời: T / T, L / C, Western Union, PayPal, v.v.
